Photometric Data

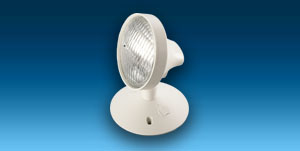

EF18 Series


Photometric Data

Typical spacing are based on a 6' wide path and 80-50-20 reflectances
IES FILES
Lamp    Part #
BULB SPECIFICATION
Isolines PFD
Cad Feet
Cad inches
Typical spacing 7' mounting 6' wide
Typical spacing 15' mounting 6' wide
PAR36C 12v12w  T 912 9264
580.0028
12V 12W  # 912
C9264-7-20 G2.pdf
C9264 isoline feet.zip
C9264 isoline inches.zip
14'
5'
PAR36C 12v12w 94 9276
570.0022
12V 12W S-8 # 88 C-DCB
C9276-7-20 G2.pdf
C9276 isoline feet.zip
C9276 isoline inches.zip
17'
11'
PAR36C 12v12w H 783 9267
580.0015
12V 12W Halogen # 783
C9267-7-30 G2.pdf
C9267 isoline feet.zip
C9267 isoline inches.zip
31'
19'
PAR36C 12v18w 139 9277
570.0030
12V 18W S-8  C-DCB # 139
C9277-7-30 G2.pdf
C9277 isoline feet.zip
C9277 isoline inches.zip
20'
12'
PAR36C 12v18w T 921 9265
570.0029
12V 18w T5 # 921
C9265-7-20 G2.pdf
C9265 isoline feet.zip
C9265 isoline inches.zip
22'
11'
PAR36C 12v20w H 782 9268
580.0027
12V 20W Halogen # 782
C9268-7-30 G2.pdf
C9268 isoline feet.zip
C9268 isoline inches.zip
34'
22'
PAR36C 12v25w 1076 9278
570.0031
12V 25W RP11 C-CDB # 1076
C9278-7-30 G2.pdf
C9278 isoline feet.zip
C9278 isoline inches.zip
33'
24'
PAR36C 12v8w H 774 9266
580.0014
12V 8W Halogen # 774
C9266-7-20 G2.pdf
C9266 isoline feet.zip
C9266 isoline inches.zip
20'
11'
PAR36C 12v9w  138 9275
570.0011
12V 9W S-8  C-DCB # 138
C9275-7-20 G2.pdf
C9275 isoline feet.zip
C9275 isoline inches.zip
12'
7'
PAR36C 12v9w T 915 9263
570.0025
12V 9W  # 915
C9263-7-20 G2.pdf
C9263 isoline feet.zip
C9263 isoline inches.zip
17'
9'
PAR36C 24v18w T 88 9235
570.0046
24V 18W  T5 # 88-389
C9235-7-30 G2.pdf
C9235 isoline feet.zip
C9235 isoline inches.zip
24'
16'
PAR36C 24v9w T 88 9234
570.0045
24V 9W  # 88-388
C9234-7-20 G2.pdf
C9234 isoline feet.zip
C9234 isoline inches.zip
13'
3'
PAR36C 6v10w H 787 9250
580.0017
6V 10W Halogen # 787
C9250-7-20 G2.pdf
C9250 isoline feet.zip
C9250 isoline inches.zip
19'
10'
PAR36C 6v12w 88 CDCB E294
570.0020
6V12W  S8   CDCB
15'
7'
PAR36C 6v12w H786 9251
580.0011
6V 12W Halogen # 786
C9251-7-30 G2.pdf
C9251 isoline feet.zip
C9251 isoline inches.zip
22'
14'
PAR36C 6v18w CDCB 9247
570.0037
6V 18W  C-DCB  S8
19'
11'
PAR36C 6v25w 1134 E296
570.0038
6V 25W RP11 # 1134
36'
23'
PAR36C 6v20w H 788 9252
580.0022
6V 20W Halogen # 788
C9252-7-30 G2.pdf
C9252 isoline feet.zip
C9252 isoline inches.zip
27'
18'
PAR36C 6v8w H 785 9249
580.0013
6V 8W Halogen  # 785
C9249-7-20 G2.pdf
C9249 isoline feet.zip
C9249 isoline inches.zip
19'
10'
PAR36C 6v9w T 908 9243
570.0016
6V 9W   # 908
C9243-7-20 G2.pdf
C9243 isoline feet.zip
C9243 isoline inches.zip
14'
7'
PAR36C 6v9w  135 CDCB E293
570.0010
6V 9W S-8  # 135 C-DCB
15'
8'
PAR36SB 12v12w 4044
550.0026
12V 12W # 4044
31'
23'
PAR36SB 12v12w H 7557
550.0025
12V 12W Hal SB H7557
H7557 7-30.pdf
H7557 isoline feet.zip
 H7557 isoline inches.zip
45'
37'
PAR36SB 12v18w 4414 E298
570.0027
12V 18W # 4414
E298 7-30.pdf
E298 isoline feet.zip
E298 isoline inches.zip
31'
19
PAR36SB 12v25w 4446
550.0023
12V 25W # 4446
4446 7-30.pdf
4446 isoline feet.zip
4446 isoline inches.zip
68'
43'
PAR36SB 12v30w 4416 9409
550.0034
12V 30W # 4416
C9409-7-30 G2.pdf
C9409 isoline feet.zip
C9409 isoline inches.zip
33'
24'
PAR36SB 12v37w H 7616 E299
550.0047
12V 37W Halogen # H7616
82' 83'
PAR36SB 12v8w H 7555
550.0024
12V 8W Hal SB H7555
H7555 7-30.pdf
7555 isoline feet.zip
7555 isoline inches.zip
25'
18'
PAR36SB 6v12w H 7553 9401
550.0019
6V 12W Halogen # H7553
C9401-7-20 G2.pdf
C9401 isoline feet.zip
C9401 isoline inches.zip
19'
15'
PAR36SB 6v18w 4014 E297
550.0016
6V 18W # 4014
29'
18'
PAR36SB 6v20w H 7554
550.0021
6V 20W Halogen # H7554
H7554.pdf
H 7554 isoline feet.zip
H 7554 isoline inches.zip
68'
55'
PAR36SB 6v25w 4510
550.0017
6V 25W # 4510
4510.pdf
4510 isoline feet.zip
4510 isoline inches.zip
75'
48'
PAR36SB 6v30w 4515 9420
550.0035
6V 30W # 4515
C9420 7-30 G2.pdf
C9420 isoline feet.zip
C9420 isoline inches.zip
20'
15'
PAR36SB 6v8w 7613
550.0018
6V 8W # 7613
7613.pdf
7613 isoline feet.zip
7613 isoline inches.zip
17'
14'



.
