Photometric Data

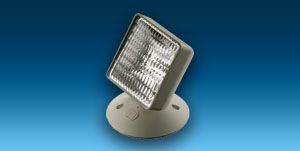

EF23 Series


Photometric Data

Typical spacing are based on a 6' wide path and 80-50-20 reflectances
IES FILES
Lamp    Part #
BULB SPECIFICATION
Isolines PFD
Cad Feet
Cad inches
Typical spacing 7' mounting 6' wide
Typical spacing 15' mounting 6' wide
SQR 12v12w H783 9414
580.0015
12V 12W Halogen # 783
C9414 7-20 G2 .pdf
C9414 isoline feet.zip
C9414 isoline inches.zip
26'
13'
SQR 12v12w T 912 9417
580.0028
12V 12W  # 912  150 lm
C9417 7-20 G2.pdf
C9417 isoline feet.zip
C9417 isoline inches.zip
12'
2'
SQR 12v8w H 774 9413
580.0014
12V 8W Halogen # 774
C9413 7-20 G2.pdf
C9413 isoline feet.zip
C9413 isoline inches.zip
18'
4'
SQR 12v9w T 915 9416
570.0025
12V 9W  # 915
C9416 7-20 G2.pdf
9416 isoline feet.zip
C9416 isoline inches.zip
14'
6'
SQR 6v12w H 786 9411
580.0011
6V 12W Halogen  # 786
C9411 7-11 G2.pdf
C9411 isoline feet.zip
C9411 isoline inches.zip
20'
7'
SQR 6v5w T 939 9418
570.0012
6V 5.4W   # 939
C9418 7-11 G2.pdf
C9418 isoline feet.zip
C9418 isoline inches.zip
3'
2'
SQR 6v8w H 785 9410
580.0013
6V 8W Halogen  # 785
C9410 7-20 G2.pdf
C9410 isoline feet.zip
C9410 isoline inches.zip
16'
3'
SQR 6v9w T 908 9415
570.0016
6V 9W   # 908  150 lm
C9415 7-20 G2.pdf
C9415 isoline feet.zip
C9415 isoline inches.zip
10'
2'



.
